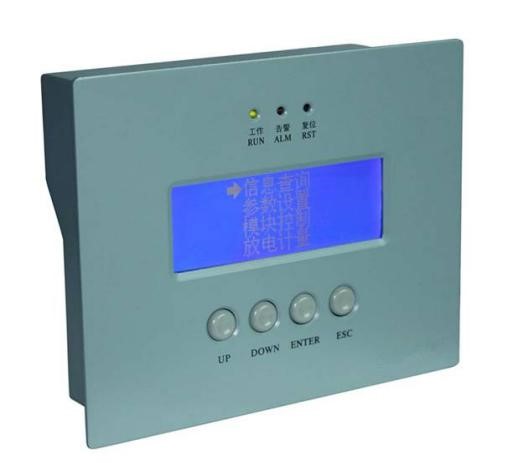

產品簡介 直流屏是廣泛應用于水力、火力發電廠，各類變電站和其它使用直流設備的用戶(如石化、礦山、鐵路等)，為信號設備、保護、自動裝置、事故照明及斷路器分、合閘操作提供直流電源，并在外部交流電中斷的情況下，保證由后備電源—蓄電池繼續提供直流電源的重要設備。裝置適用于3~35kV以下變電站(開閉所)；箱式變電站。 監控系統是為滿足用戶常規直流屏系統而設計的一款中型監控，其主要適用于38Ah -- 200Ah單電單充系統，電池巡檢和絕緣檢測是通過擴展方式實現，通過RS485接口與該監控器聯機，可實現18節或104節電池巡檢和30路支路絕緣監察，實現13路支路開關跳閘故障檢測。該監控器的特點是集中一體式加擴展單元的組合結構，性價比高，接線簡單，安裝方便。 型號說明 DIO-ZD-□/□ 輸出電壓：110V、220V； 電池容量：20AH、40AH、65AH、100AH、150AH、200AH； 企業型號 技術參數 交流輸入：380V±15% 電池容量：20、30、40、65、80、100AH、200AH; 額定頻率：50（60）HZ 通訊接口：RS485 產品特點 ? 充電模塊采用自然冷卻方式，平均無故障時間大幅提高，而且可用于環境相對惡劣的場所； ? 充電模塊可帶電插拔，平均維修時間大幅減少； ? 采用國際最新軟開關技術，主要器件采用高質量的名牌產品； ? 硬件低差自主均流技術，模塊間輸出電流最大不平衡度優于± 5%； ? 可靠的防雷和高度的電氣絕緣防護措施，絕緣監測裝置實時監測系統絕緣情況，確保系統和人身安全； ? 監控模塊采用大屏幕液晶觸摸屏顯示； ? 監控程序采用面向對象的設計思想,模塊化編程,有利于程序維護與升級； ? 可通過監控模塊進行系統各部分的參數設置,具有詳細的在線幫助功能； ? 具備平滑調節輸出電壓和電流，蓄電池自動溫度補償等先進功能； ? 采用開關電源的模塊化設計，N+1熱備份; ? 蓄電池自動管理及保護，實時自動監測蓄電池的端電壓，充、放電電流，并控制蓄電池的均充和 浮充，設有電池過欠壓和充電過流聲光告警。 產品主要元件及功能 一、液晶監控系統
1、智能型電池充電管理功能，響應時間快，限流值穩定，延長電池使用壽命； 2、 完善的遠程通信功能，通過RS232/RS485接口實現“四遙”功能，實現無人值守； 3、完善的告警處理及記錄功能，當系統異常時，監控自動產生聲光告警，同時屏幕上的“故障”二字閃爍，故障輸出節點動作；用戶可通過當前故障和歷史故障查詢系統故障記錄； 4、可現場（或遠端）設定系統運行參數，上下告警限，手動均浮充轉換，模塊開關機控制； 5、監測各直流饋電輸出的電壓、電流，各饋電輸出開關狀態、熔斷器狀態、絕緣狀態和防雷器狀態，當發生異常情況時發出聲光報警； 6、三相交流電壓檢測，過壓、欠壓、缺相、停電告警，全自動雙路交流前換功能； 7、可檢測13路支路饋線開關狀態或跳閘告警； 8、可根據用戶需求通過RS485接口擴展最多24路電池巡檢（配1臺電池巡檢單元）；9、可根據用戶需求通過RS485接口擴展支路絕緣監測單元，最多30路； 10、現硅鏈自動調壓控制功能（默認為五級硅鏈）。 1.2、工作原理
1.3、電池充電管理
系統監控根據設置的充電參數，自動完成電池充電程序： 1.3.1 正常充電程序（恒流恒壓過程） 在浮充狀態下當電池充電電流達到0.033C10A時轉均充，在20分鐘內如果電池電流降到轉換電流以下，則立即轉浮充，否則繼續均充，用0.1C10A恒流充電，電壓達到整定值（2.30–2.40）V×n（n為單體電池節數）時，微機控制充電裝置自動轉為恒壓充電，當充電電流逐漸減小，達到0.02CA時，微機開始計時，3小時（可設置）后，微機控制充電裝置自動轉為浮充電狀態運行，電壓為（2.23-2.28）V×n。 1.3.2 長期浮充充電程序： 正常運行浮充狀態下每隔1-3個月（可設置）,微機控制充電裝置自動轉入恒流充電狀態運行，按閥控式密封鉛酸蓄電池正常充電程序進行充電。 1.3.3 交流電源恢復程序： 交流上電時，系統自動進入均充狀態，在20分鐘內如果電池電流降到轉換電流以下，則立即轉浮充，否則繼續均充，按上述1）執行充電過程。 二、整流模塊

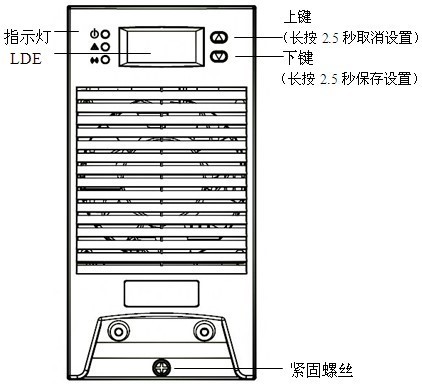

2.1指示燈 前面板上有3 個指示燈，功能見表1: 表1 面板指示燈功能 指示燈 | 名稱 | 狀態 | 指示含義 | 綠燈 | 電源指示燈 | 亮 | 模塊正常工作 | 閃爍 | 與監控或后臺通信 監控或后臺下發DCDC關機命令。 | 黃燈 | 保護指示燈 | 亮 | 由于輸入交流電壓缺相和溫度導致功率降額；均流不正常;地址重復等（見表3） | 滅 | 運行在自動模式正常工作 | 閃爍 | 運行在手動模式正常工作 | 紅燈 | 故障指示燈 | 亮 | 交流輸入過、欠壓，內部過 溫等（見表3） | 滅 | 無故障發生 | 閃爍 | 風扇不轉 |
LED 可顯示模塊電壓、電流、故障代碼、地址、分組號、通訊協議、運行模式等信息。若按鍵無操作超過大約一分鐘后，將自動顯示模塊輸出電壓，此時如果存在告警，則顯示故障代碼 信息。電壓顯示精度為±0.5V，電流顯示精度±0.1A。 2.2主要功能 2.2.1保護功能 模塊具有以下保護功能：輸入過、欠壓保護，輸出過壓保護，短路保護，過溫保護。 2.2.2故障顯示 模塊保護/告警信息以故障代碼的形式在LED上實時的顯示，故障代碼如表3所示 表3 故障代碼顯示含義 故障代碼 | 代碼含義 | E00 | 無故障 | E31 | 輸出欠壓 | E32 | 模塊環溫和內部溫度過溫 | E33 | 交流輸入過欠壓 | E34 | 交流缺相 | E36 | 輸出過壓 | E37 | 地址重復 | E38 | 風扇停轉 | E39 | 均流告警 |
2.2.3通信功能 模塊通過CAN / 485方式與上位機通信，將模塊輸出電壓和電流、模塊保護和告警信息發送給上位機，在自動方式下，接受并執行上位機下發的命令，具體通信功能包括遙信、遙測、遙控和遙調。 技術指標 交流輸入 380±15% 50HZ 系統效率 ≥92% 直流輸出 192V~286V連續可調(220V系統) 96V~143V(110V系統) 輸出限流 10%~100% 穩壓精度 ≤±0.5% 穩流精度 ≤±0.5% 文波系數 ≤±0.2% 均流度 &n, bsp; ≤±5% 絕緣電阻 ≥20MΩ 絕緣強度 輸入對地、輸出對地、輸出對輸出 運行噪音 ≤50dB 外形尺寸 800㎜(寬)X600㎜(深)X2260㎜(高)可定 800㎜(寬)X600㎜(深)X2360㎜(高)可定
|
